SKN4801 山スカ71系4両セット

■他に必要なパーツ■

クハ76053～063偶数車(SKN4801-1)

パーツ名 メーカー名 品番 品名 備考
前面・屋根・床板 GM No.164 クハ76
前面ガラス TAVASA PN901 電車用窓ガラス1
貫通幌 GM No.61-1 客車/旧国用
信号炎管 KATO Assy 04-707 4100EC用
排障器 GM No.62-1 排障器
TAVASA PN4551 排障器
台車 KATO Assy 4351D TR48
GM No.5005 TR48
プラ版 タミヤ等 t0.5mm
プラパイプ エバーグリーン No.224 TUBE φ3.2mm KATO製TR48使用時
標記インレタ TAVASA PN9486-1 モハ71用車番インレタ(白)
TAVASA PN9487-1 72系山ゲタ用車番(白)

モハ71 018,019/020,021(SKN4801-2/-3)

パーツ名 メーカー名 品番 品名 備考
屋根・床板 GM No.402 201系キット
台車 GM No.5007 DT16
動力ユニット GM No.5502 DT16
パンタグラフ KATO Assy 4353F PS13
GM No.80-2 PS13
TOMIX 0224 PS13
パンタ台 イエロートレイン YP418 パンタ台普通屋根用 KATO製PS13使用時
ランボード GM 201系キット付属品
グローブベンチレーター TAVASA PN414 グローブベンチレーター
避雷器 LA12A KATO Assy 03-1191 3020-4
LA15B KATO Assy 13001 避雷器グレー
貫通幌 GM No.61-1 客車/旧国用
割ピン ボナファイデプロダクト P-002 割ピンセット φ0.4mm用他
真鍮線・洋白線 φ0.2mm、φ0.4mm
プラ版 タミヤ等 t0.3mm
標記インレタ TAVASA PN9486-1 モハ71用車番インレタ(白)
TAVASA PN9487-1 72系山ゲタ用車番(白)

クハ79389～488(SKN4801-4)

パーツ名 メーカー名 品番 品名 備考
屋根・床板 GM No.432 101系キット
箱サボ受 TAVASA PX419B 旧型国電サボ受けセット
モリタ 238
貫通幌 GM No.61-1 客車/旧国用
排障器 GM No.62-1 排障器
TAVASA PN4551 排障器
台車 KATO Assy 4351D TR48
GM No.5005 TR48
プラ版 タミヤ等 t0.5mm
プラパイプ エバーグリーン No.224 TUBE φ3.2mm KATO製TR48使用時
標記インレタ TAVASA PN9486-1 モハ71用車番インレタ(白)
TAVASA PN9487-1 72系山ゲタ用車番(白)

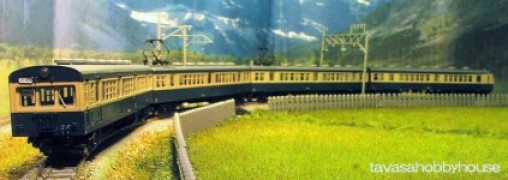

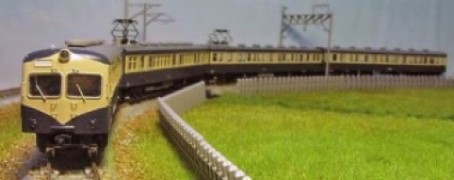

4輌編成の内容はクハ79389～488+モハ71018/019+モハ71020/021+クハ76053～063(偶数車)です。

■グレードアップパーツ■

クハ76053～063偶数車

パーツ名 メーカー名 品番 品名
250W前照灯 TAVASA PN034 250W前照灯 クハ76用 レンズ付
100Wレンズ TAVASA PN036 100W埋込型レンズ
グローブベンチレーター TAVASA PN414 グローブベンチレーター
ATS車上子 TAVASA PN001 ATS車上子 一般用
乗務員ステップ TAVASA PN452 70,80系用乗務員ステップ
A動作弁･中継弁 TAVASA PN468 70･80系用A動作･中継弁
カトーカプラーN KATO 各種
TNカプラー TOMIX JC28 密連形TN（旧国用）
0334 TNカプラー密連形 ボディーマウント伸縮式 黒 (6個入り)
TNカプラーアダプター ボナファイデプロダクト P-001 TNカプラーアダプター

モハ71 018,019/020,021(SKN4801-2/-3)

パーツ名 メーカー名 品番 品名
A動作弁･中継弁 TAVASA PN468 70･80系用A動作･中継弁
パンタ取付冶具 TAVASA TN1101 パンジー
カトーカプラーN KATO 各種

クハ79389～488(SKN4801-4)

パーツ名 メーカー名 品番 品名
車体側ジャンパー栓 KATO Assy Z0410192 101系用
グローブベンチレーター TAVASA PN414 グローブベンチレーター
乗務員ステップ TAVASA PN455 73系用乗務員ステップ
カトーカプラーN KATO 各種
TNカプラー TOMIX JC28 密連形TN（旧国用）
0334 TNカプラー密連形 ボディーマウント伸縮式 黒 (6個入り)
TNカプラーアダプター ボナファイデプロダクト P-001 TNカプラーアダプター

■塗装ガイド■

パーツ名 メーカー名 品番 品名
塗料 屋根 GM 35 ダークグレー
屋上機器 GM 9 ねずみ1号
貫通扉 GM 19 西武トニーベージュ
車体色 GM 5 クリーム1号
7 青15号
床下 GSIクレオス 33 つや消し黒
表面仕上げ GSIクレオス B516 スーパークリアー半光沢
下地処理 大正製薬 キンチョーのサンポール
アサヒペン メタルプライマー非鉄金属スプレー
FUJI模型 メタルシールプライマー

■プロトタイプについて■

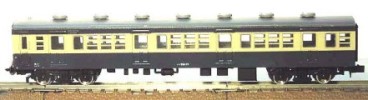

クハ76053～063偶数車

1952年製造のグループ。
1950年製造のグループに比べて便所の小型化(側窓1個に納められた)、入り口を通路側に変更し、向かい側座席はクロスシート、連結面の妻窓が全廃されました。
前面窓のみHゴム化され、台車はTR48に変更されました。車体の高さは屋根頂上から3,650mm。

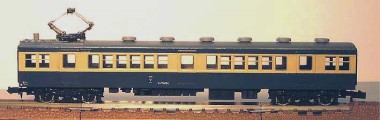

モハ71018/019,020/021

1960年8月、モハ71の不足を補うためにモハ7001～04を低屋根化改造し、山走行用に歯車比を変更しています。
バンタ折りたたみ高さが3,969mmとなり(車体の高さは3,514mm)、71形式の中で、車体が一番低いタイプとなりました。
低屋根に際して更新修繕を行い、戸袋窓のHゴム化、客扉の1枚ガラス、Hゴム化、屋根・床の鋼板化、配電盤の大型化に1位側妻面片方の窓が塞がれています。
モハ71の中で一番近代化されたグループでした。018/019と020/021の個体差はそれぞれ製造された工場の違いのために妻板の戸袋窓のHゴムなど細かいところで異なります。

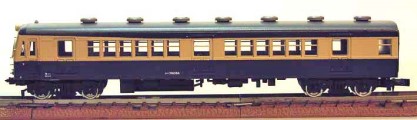

クハ79389～488(山ゲタ)

1956年製造のグループ。
前面は前照灯が妻面に埋め込まれ、正面の窓廻りのスタイル(正面窓を10°傾斜させ、上部に通風口を設けています。
また正面のみノーシルノーヘッダーのなめらかなデザイン)はその後の101,103系にも受け継がれ、国鉄の通勤車の決定版になりました。
車体高は3,654mm。台車はTR48を履いています。
