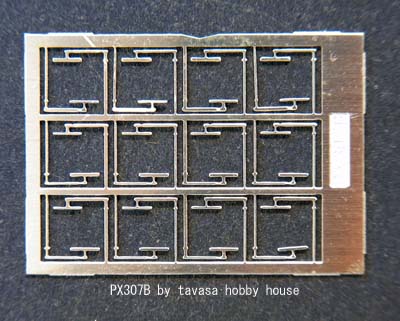

PX307B WP35・50型機関車用ワイパー(折り曲げタイプ)B

■WP35・50型ワイパーの使用車種

種別 L L1 L3 L4 α 使用車種
1 402 250 108 100 27° EL ED604~,ED6112~,ED17,EF301,EF601~602
DL DE10,DE11,DE15,DD202
2 552 400 230 100 16° EL EH1058以降
DL DE5041,DE50503以降
3 482 330 170 70 14° EL EF58,EF15(共に昭和32年以降)
4 470 270 108 70 18° DL DE101176~,DE151002~,DE101565以降,DD11,DE111028
5 470 270 108 70 18° EL EF302~
(注意)

湾曲型ブレードのWP35_50は電気機関車、ディーゼル機関車等狭窓に対応しているタイプです。
ゴムパッドの長さは300mmで並行型ダブルアーム式のように平行に動きません。また図面は左側窓または左に支点が来た場合の形状を示しています。
モデルでは種別1,2,3の3タイプを予定しています。
